Die Merkmale in meiner Zeichnung werden nicht erkannt. Was kann ich tun?

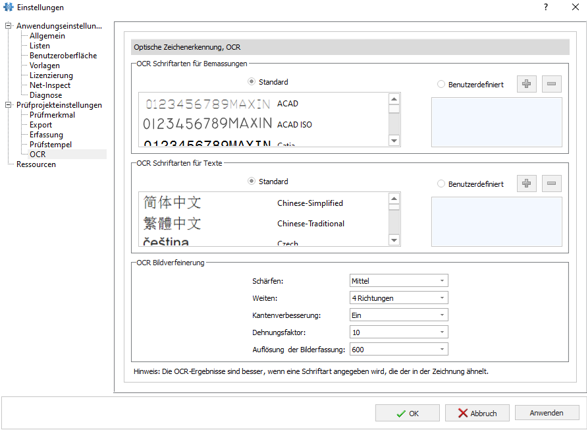

Sie könnten eine OCR-Optimierung durchführen. Die
OCR Einstellungen befinden sich im Reiter „Start“> „Einstellungen“>
„OCR“.
Für die besten Ergebnisse sollten Sie die
Schriftart wählen, am meisten mit der Zeichnung übereinstimmt. Bei den
Bemaßungsschriftarten sollten Sie auf die Zahlen in Ihrer Zeichnung achten und
demnach die Schriftart festlegen.

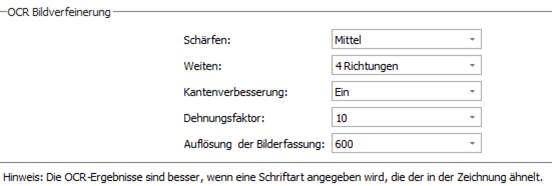

Unter „OCR Bildverfeinerung“
können Sie die Genauigkeit ihres OCR verbessern. Dies ist besonders hilfreich,
wenn Ihre Zeichnung eine schnlechte Qualität haben.
Schärfen - Der Filter "Schärfen" versucht, die Klarheit von
unscharfen Zeichen zu verbessern.
Weiten - Der Filter "Weiten" erhöht die Größe der schwarzen
Pixel, wodurch die Lesbarkeit von feinen und degradierten Zeichen verbessert
wird.
Kantenverbesserung - Der Filter "Kantenverbesserung" versucht,
definiertere Kanten für Zeichen zu erzeugen.
Dehnungsfaktor – Der Filter „Dehnungsfaktor" versucht, das Bild
zu strecken, um Abstände zwischen den Zeichen zu schaffen.
Auflösung der
Bilderfassung - Mit dem Filter „Auflösung
der Bilderfassung wird die Qualität des Bildes eingestellt. Je höher die Auflösung ist, desto langsamer
kann der Export ablaufen.
Stellen Sie diese Filter zunächst
auf "mittlere" Werte ein. Sie können die Einstellungen jederzeit ändern. Wenn Sie fertig sind, wählen Sie
"Anwenden" und "OK".
