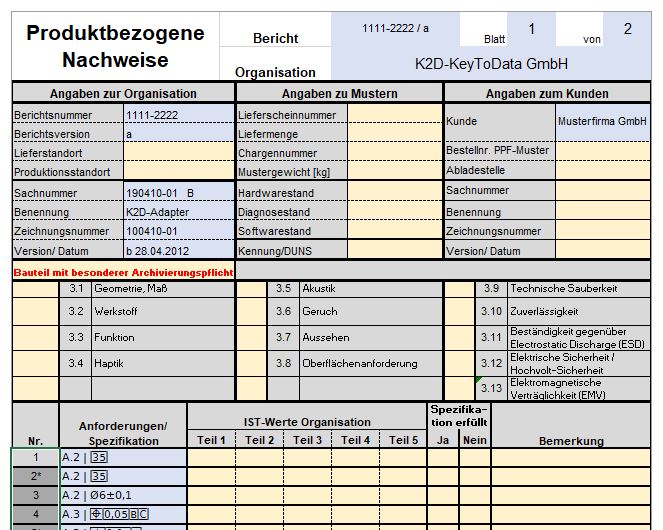

Vorlage VDA Erstmusterprüfbericht ähnlich VDA Band 2 6. Auflage 2020
VDA Erstmusterprüfberichtsvorlage ähnlich Vorgabe VDA Band 2 6. Auflage 2020 zur Verwendung mit InspectionXpert 2.0
Hinweis im VDA Band 2 6. überarbeitete Auflage - April 2020:
Die Vorlagen "Produktbezogene Nachweise" und "Produktionsprozessbezogene und generelle Nachweise" der Anlage 4 "Deckblatt zum PPF-Bericht und PPF-Bewertung" sind optionale Vorlagen (Template): Die Inhalte können auch in geeigneter Form auf andere Art nachgewiesen werden, die spezifischen Inhalte sind zwischen Organisation und Kunde abzustimmen
In der Anlage dieses Artikels finden Sie die Excel Prüfberichtsvorlage VDA Band2 6.Auflage2020.xltx. Bitte laden Sie diese Datei und speichern sie im InspectionXpert Vorlagenverzeichnis (Standard: C:\Users\Public\Documents\InspectionXpert\InspectionXpert OnDemand 2.0\Templates)

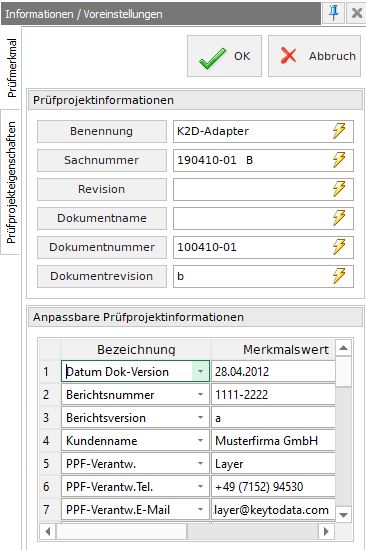

Um die VDA Erstmusterprüfberichtsvorlage ähnlich Vorgabe VDA Band 2 6. Auflage 2020 mit InspectionXpert verwenden zu können, ist es wichtig in den "Anpassbaren Prüfprojektinformationen" bestimmte Bezeichnngen zu verwenden!
|
Bezeichnung im VDA Prüfbericht |
Prüfprojektinformation in InspectionXpert |
|
Benennung
|
Benennung
|
|
Sachnummer
|
Sachnummer
|
|
Zeichnungsnummer
|
Dokumentnummer
|
|
Version/Datum
|
Dokumentversion / Datum Dok_version
|
|
|
Anpassbare Prüfprojektinformation in InspectionXpert
|
|
Berichtsnummer
|
Berichtsnummer
|
|
Berichtsversion
|
Berichtsversion
|
|
Name des Kunden
|
Kundenname
|
|
PPF-Verantwortlicher
|
PPF-Verantw.
|
|
PPF-Verantwortlicher Tel.
|
PPF-Verantw.Tel.
|
|
PPF-Verantwortlicher E-Mail
|
PPF-Verantw.E-Mail
|
|
Name der Organisation
|
Organisationsname
|
Als Beispiel finden Sie in der Anlage eine Prüfprojektvorlage mit den entsprechenden Einstellungen und Allgemeintoleranzen nach ISO 2768-mk! Zur Verwendung der Vorlagedatei laden Sie diese Datei und speichern sie im InspectionXpert Vorlagenverzeichnis (Standard: C:\Users\Public\Documents\InspectionXpert\InspectionXpert OnDemand 2.0\Templates).
