In meinem Prüfbericht werden Kästchen statt Form-und Lagetoleranzsymbolen angezeigt. Woran liegt das?
Werden Ihre Form- und
Lagetoleranzen wie hier angezeigt?
Dann haben Sie
womöglich die InspectionXpert GDT Schriftart für die Symbole nicht installiert. Mit den folgenden Links können Sie die InspectionXpert GDT Schriftart installieren.
Download für MAC

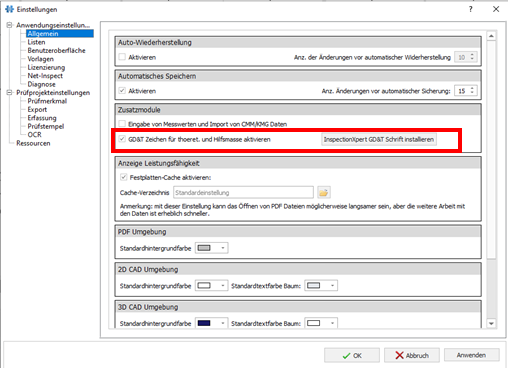

Gehen Sie nun in
InspectionXpert auf „Einstellungen“ > „Allgemein“ und aktivieren Sie das Häkchen
bei „GD&T Schriftart für theoret. und Hilfsmasse aktivieren“.
Speichern Sie Ihre Änderungen mit „Anwenden" und „OK".
